المقاومة الكهربية

المقاومة الكهربية ذلك العنصر الشديد الاهمية الذى يستخدم لخفض التيار او الجهد بالدوائر الكهربية وذلك لان كل عنصر من عناصر الدائرة يحتاج الى جهد محدد وتيار محدد لذلك تستخدم المقاومة لامتصاص جزء من الجهد والتيار من اجل امداد العناصر الاخرى بالدائرة بالجهد والتيار اللازم لها حتى تؤدى دورها بكفاءة عالية وحتى لا تتلف وتقاس المقاومة بوحدات عديدة هى الاوم والكيلو اوم والميجا اوم ويمكن تقسيم المقاومات الى عدة انواع كالتالى:- 1. المقاومة الكربونية 2. المقاومة ذات الشريحة الكربونية 3. الشريحة المعدنية 4. مقاومة السلك الملفوف 5. المقاومة المتغيرة 6. المقاومة الضوئية 7. المقاومة الحرارية 1-1 طرق قياس المقاومة الكهربية:- توجد طريقتان شائعتان لقياس المقاومة الكهربية اما باستخدام الاومميتر وذلك عندما لا يوجد توصيل كهربى كما بالشكل 1 واما عن طريق حساب قيمة المقاومة عن طريق ترتيب الالوان المرسومة على المقاومة حيث توجد مقاومات تحتوى على اربعة الوان او خمسة الوان او ستة الوان

                                شكل 1 قياس المقاومة باستخدام الاومميتر

ففى حالة المقاومة ذات الاربعة الوان يكون اللون الاول من ناحية اليسار يكتب كما هو طبقا للجدول المرفق لحساب المقاومات طبقا للشكل رقم 2 ثم ننظر الى اللون الثانى من ناحية اليسار ونكتب رقمه ايضا اما اللون الثالث فيدل على عدد الاصفار التى تضاف بجانب الرقمان واللون الرابع يوضح نسبة الخطا فى المقاومة سواء بالزيادة او النقصان

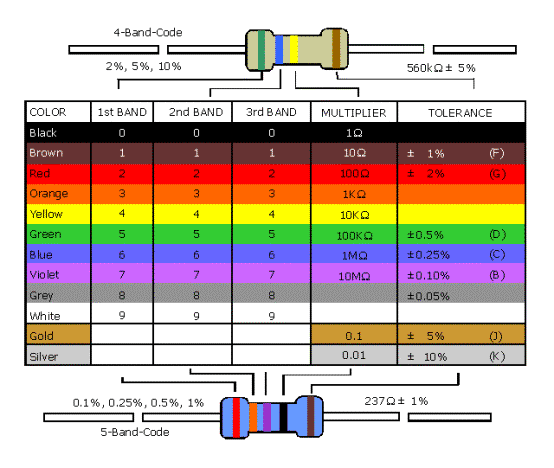

                                             شكل 2 جدول يوضح طريقة قياس المقاومة

فمثلا لو كان لدينا مقاومة الوانها اخضر ازرق اصفر ذهبى من ناحية الشمال الى اليمين فانه طبقا للجدول اللون الاول يعنى كتابة الرقم 5 والثانى كتابة الرقم 6 بعد الرقم الاول والثالث يعبر عن عدد الاصفار لذلك نضع اربعة اصفار بعد ذلك 0000 ثم اللون الرابع يعبر عن التفاوت ومن الجدول نجد انها 5% ولذلك تصبح المقاومة 560000 اوم بتفاوت 5% سواء بالزيادة او النقصان اما اذا كانت المقاومة تحتوى على خمسة الوان فان اخر رقمان يعبران على الترتيب عن عدد الاصفار والتفاوت اما اول ثلاثة ارقام يتم وضعهما بالترتيب بالتزامن كما بالجزء الاول فاذا كانت الوان المقاومة هى الاحمر والبرتقالى والبنفسجى والاسود والذهبى وعلى ذلك فان اللون الاول يعنى كتابة الرقم 2 والثانى يعنى كتابة الرقم 3 والثالث يعنى كتابة الرقم 7 اما اللون الرابع وهو الاسود فنضيف عدد الاصفار طبقا للجدول فنجد ان الرقم واحد مما يعنى عدم اضافة اى اصفار اما نسبة التفاوت فتكون 1% وعلى ذلك فان قيمة المقاومة تصبح 237 اوم سواء بالزيادة او النقصان اما اذا كانت المقاومة سداسية الالوان فان اول خمسة الوان تعامل مثل المقاومة الخماسية اما اللون السادس يمثل المعامل الحرارى وهو مقدار التغير بالمقاومة مع تغير درجة الحرارة وعند شراء المقاومة تطلب بالاوم والقدرة التى تتحملها ومن ذلك يمكن استنتاج اقصى تيار يمر بالمقاومة 1-2 العوامل المؤثرة على قيمة المقاومة تتاثر المقاومة بطول الموصل حيث تتناسب طرديا مع طولها وعكسيا مع مساحة مقطعها وتختلف المقاومة باختلاف نوع الموصل المستخدم فى صناعتها تركيب المقاومة الكهربية الجزء التالى يشرح انواع المقاومات المختلفة وبيانها كالتالى:- • المقاومة الكربونية شكل 3 يوضح المقاومة الكربونية التى تتركب من قضيب سراميكى صغير وترسب عليه طبقة من الكربون و تحدد قيمة المقاومة بنسبة الكربون والسيراميك حيث تنخفض قيمة المقاومة بزيادة الكربون مقارنة بالسيراميك وتزداد قيمتها بزيادة نسبة السيراميك للكربون ويتم وضع اطراف توصيل للمقاومة لتوصيلها بالدائرة الكهربية المستخدمة فيها ويتم وضع شفرات لونية عليها لتحديد قيمتها للمستخدم • المقاومة ذات الشريحة الكربونية او المعدنية شكل 3 يوضح المقاومة الكربونية ذات الشريحة التى تتركب من غشاء كربونى او غشاء معدنى او من غشاء مصنوع من اكسيد الفلز حيث تيم وضع اى من هذه الاغشية على عمود من السيراميك وترسب عليها طبقة من الكربون وتحدد قيمة هذه المقاومة طبقا لسماكة الغشاء وطبقة الكربون

                                 شكل 3 يوضح المقاومة الكربونية و المقاومة الكربونية ذات الشريحة

• مقاومة السلك الملفوف شكل 4 يوضح مقاومة السلك الملفوف التى تصنع من سلك ملفوف من النيكل كروم على عمود ويتم اختيار النيكل كروم لامتلاكه مقاومة نوعية عالية

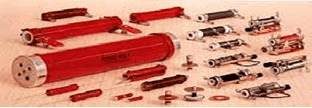

                                                                 شكل 4 مقاومة السلك الملفوف

• المقاومة المتغيرة شكل 5 يوضح هذا النوع من المقاومات التى تستخدم فى المعامل للتحكم فى شدة التيار وفى دوائر الصوت حيث يمكن التحكم فى شدة الصوت من خلال التحكم فى قيمة المقاومة بالزيادة او النقصان حيث تتكون من ثلاثة اطراف احد هذه الاطراف يمكن تحريكه للحصول على المقاومة المطلوبة وتصنع هذه المقاومة من قلب ثابت والطرف الثالث هو الذى بامكانه اما دخول المقاومة كاملة او اجزاء منها

                                                             شكل 5 المقاومة المتغيرة

• المقاومة الضوئية شكل 6 يوضح المقاومة الضوئية التى تتركب من مواد حساسة للضوء مثل مركبات الكادميوم حيث تزداد قيمتها بدرجة كبيرة فى الضوء وتنخفض قيمتها فى الظلام ولذلك فهى تستخدم فى اعمدة الانارة بالشوارع حيث ترتفع قيمتها نهارا فتطفى الانوار وتنخفض ليلا فتضاء انوار الاعمدة بالشوارع

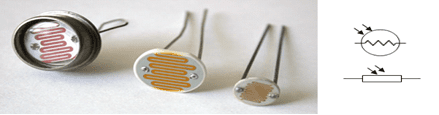

                                                                 شكل 6 المقاومة الضوئية

• المقاومة الحرارية شكل 6 يوضح المقاومة الحرارية وهى مقاومات تتاثر قيمها بتغير درجات الحرارة حيث يمكن تقسيمها الى مقاومات ذات معامل حرارى سالب ومقاومات ذات معامل حرارى موجب المقاومات ذات المعامل الحرارى السالب تنخفض قيمتها بارتفاع درجة الحرارة مما يسمح بمرور تيار كبير نسبيا وتستخدم لقياس الحرارة بين -80 درجة مئوية الى 250 درجة مئوية وعلى ذلك فهى تستخدم فى قياس درجات الحرارة المقاومات ذات المعامل الحرارى الموجب ترتفع قيمتها بارتفاع درجة الحرارة مما يسمح بمرور تيار قليل نسبيا وتستخدم لقياس الحرارة بين 40 درجة مئوية الى 3000 درجة مئوية وعلى ذلك فهى تستخدم فى قياس درجات حرارة الافران والمحركات

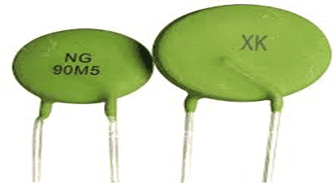

                                                                            شكل 7 المقاومة الحرارية
