الترانزيستور

أهلاً بك أحمد،

أنا تخصصي فيزياء، فبإمكاني مساعدتك بإذن الله.

الترانزستور بإمكانه أن يعمل ك switch= أي مفتاح في الدائرة الكهربائية.

وبإمكانه أن يعمل ك Amplifier= أي مضخم للجهد أو التيار الكهربائي.

لذا ايهم لديك أن تتعرف عليه؟

وهل عرفت كيف تفرق بين انواع الترانزستور؟

ربما تجد ضالتك في هذين الرابطين

الترانزستور ببساطة هو عنصر كهربائي في الدارة يستخدم إمّا كقاطع كهربائي غير متحرّك (غير ميكانيكي) أو كمضخّم للإشارة. يتكون من ثلاثة أطراف (القاعدة يشار إليها غالباً بـ B من كلمة Base، المجمّع يشار إليه بـ C من كلمة Collector، والباعث يشار إليه بـ E من كلمة Emitter) ويتوافر هذا النوع من الترانزستور على نوعين من التركيب فيكون إمّا بتركيب PNP أو NPN حيث أنّ N ترمز إلى بلّورة (نصف ناقل - تذكر أنّ الترانزستور مصنوع من مواد نصف ناقلة مثل السيليكون) تحتوي على الإلكترونات بعدد كبير، أمّا P فترمز إلى بلّورة نصف ناقل تحتوي على الإلكترونات بعدد قليل (تحتوي فيها الثّقوب).

إن شوّشتك هذه المفاهيم والمصطلحات فاقترح عليك فهم طريقة عمل الدايود قبل فهم عمل الترانزستور، قد يساعدك هذا المقطع في ذلك (يوجد Subtitle باللغة العربيّة):

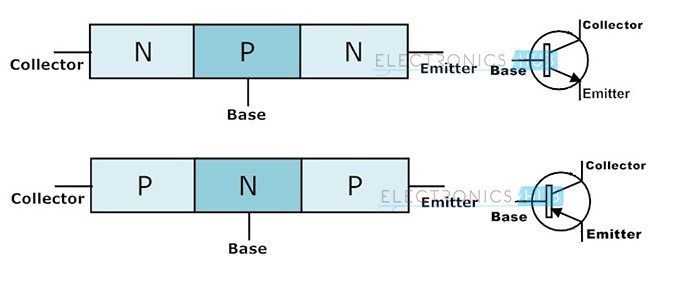

وهذه الصورة توضّح التركيب الذي قمت بالتكلّم عنه سابقاً:

إن قمتَ باستيعاب المكتوب أعلاه وتريد الانتقال للتطبيق العملي من الإلكترونيات (أو تريد ترسيخ المفاهيم المذكورة بشكل أكبر) فأنصحك بمتابعة هذه المحاضرة عن الـترانزستور حيث تغطي كلا من الجانب النظري والعملي:

وبما أنّك في بداية طريقك في تعلّم الإلكترونيات فأنصحك بمتابعة هذه السلسلة (قمت بانتقاء المقطع السابق منها). على الرّغم من توسّعها وطولها إلّا أنّها شاملة ومدعّمة بالتجارب العمليّة:

أرجو أنّني لم أعقّد الشرح، بالتوفيق.
